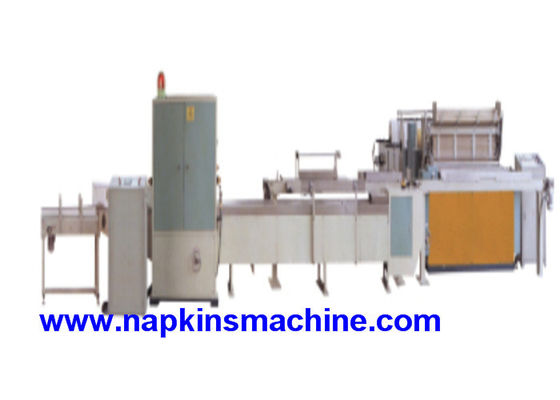

자동 리와인더 대형롤 조직 제조기

자동 리와인더의 산업적 대형롤 화장지 생산 라인





기술



기계의 생산 라인을 만드는 전자동 화장실 조직 페이퍼 롤은 우리의 이전 자동 리와인더의 기지에 업그레이드되는 최신 모델이고 외국입니다



기술.



많은 진보적 제어 기술은 다음과 같이 그와 같은 이 선에서 사용됩니다 : 프로그램 논리제어 시스템 ;HMI ;,

하나 버튼 중국인 영어 스위치 ;동시에 일어나는 주파수 변환 드라이브 ;기술, 일렉트릭스와 사진의 통합.그것은 있습니다



전체 장애 정보를 갖춥니다.그것은 리와인더의 모든 행동을 발견하고 조정할 수 있습니다



리와인더를 최적 상황에 보존합니다 자동적으로.예를 들면 다음안에 웹 장력 시스템이 있습니다



라인, 그것이 망의 긴장에 따르면 그것이 대형롤의 다른 형태를 적응시킬 수 있게 속도를 제어될 수 있습니다.

그래서 유령 회사를 위해 탑-그레이드 두루말이 화장지와 키친 타월을 생산하는 것은 최상의 선택입니다. 더



리와인더의 특성은 다음과 같습니다 :
1, 풀리고 닫힌 루프 주파수 변환 제어 시스템을 갖추고 있습니다.
망이 하는 때인 2는 정렬하지 않습니다, 당신이 망까지 대형롤을 이동하기 위해 터치 버튼 스크린에 작용할 수 있습니다



정렬하세요.
핵심 유닛이 핵심을 발견할 수 없는 때인 3 또는 핵심은 다 써버릴 것입니다, 기계가 경보할 것입니다 운영자를 말하 또는



핵심 브라켓에 약간의 핵심을 두기 위한 근로자들.
4, 기계가 운영하고 있을 때, 웹은 날카롭게 문제의 속도 변화때문에 갑자기 끊어집니다



대형롤로부터.
5, 로그가 리와인드링 밀착도의 급이 조정될 수 있습니다.그것은 다른 정도를 생산할 수 있습니다의



한 로그의 밀착도.
로그가 리와인드링, 다음 핵심인 때인 6은 준비됩니다.
진보 기술을 사용하는 이유 때문에, 7 :프로그램 논리제어 시스템 ; 동시에 일어나는 주파수 변환 드라이브 ;기술, 일렉트릭스와 사진의 통합.
끝난 로그가 균형이 잡히면서, 밀봉기를 첨부하게 되고 용사와 봉합을 접착시킨 때인 8은 더를 졸업할 수 있습니다



동일자.
9, 엠보싱 단위와 접착제 바르는 기구가 엠보싱 단위를 면취가공합니다, 인쇄 시스템이 고객의 주문입니다.





매개 변수





첫 번째 부분



리와인더 기계



주요 기술적인 매개 변수
전원	380V, 50Hz, 3 페하
완성된 롤 지름	90-150mm
완성된 롤 코어 직경	Φ 48 밀리미터
원료 지름	≤Φ 1100 밀리미터 (다른 사이즈가 맞춤화될 수 있습니다)
원료 코어 직경	3 " (76.2 밀리미터) (다른 사이즈가 이용 가능합니다)
원료의 폭	1750 밀리미터, 단지 생산하는 부엌 페이퍼 롤을 위해
미가공 페이퍼의 GSM	19-25g
퍼포팅 피치	105~160mm
속도	120-150 미터 / 분
매개변수 설정	터치 버튼 LCD 스크린 조작 패널
프로그램 제어기	프로그램 가능 제어기 (PLC)
메커니즘 구동	동 기구동벨트
엠보싱 롤러	폴리우레탄 엠보싱 롤러
엠보싱 타입	점 대 점
색단위	칼라 인쇄 없이
라미네이션 장치	엷은 조각 모양으로
축적자	한 셋트
	40개 부분 선반 어느 것이 있을 수 있는지 완성된 롤을 20개 저장합니다
감기지 않은 논문 입지	2
힘	가변 주파수 속도 제어, 32KW
기계 사이즈	9500×3100×2200mm(L×W×H)
중량	12000 킬로그램



제 2 부분

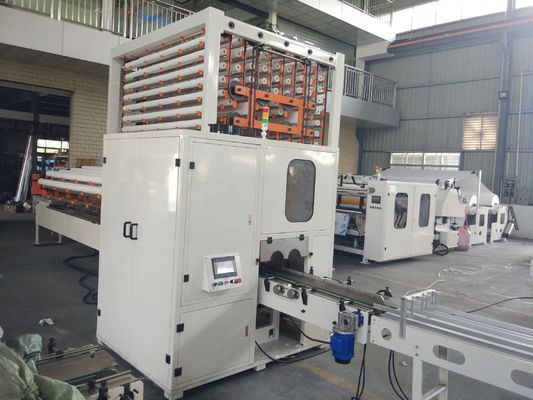

종이 저장 랙



화장실 롤길이	1800 밀리미터 (다른 규격이 주문 제작인 것에 필요합니다)
화장실 롤 직경	Φ95mm~Φ140mm
논문 양을 저장하세요	150~160 명부
속도를 저장하세요	25개 명부 / 분
논문 양을 저장하세요	선택적 40 내지 400 페이퍼 롤 (상술이 맞춤 생산될 필요가 있습니다)
기계 사이즈	4000*3000*5500mm (실제 크기에 따른 상술)
PLC	PLC(델타)



⅓



톱날절삭 기계를 로깅하세요





두루마리 휴지의 길이	1750 밀리미터 (다른 규격이 주문 제작인 것에 필요합니다)
화장실 롤 직경	Φ105~φ115mm (다른 규격이 주문 제작인 것에 필요합니다)
디자인 속도	120은 /min을 줄였습니다
정속 스피드	100은 /min을 줄였습니다
시스템을 선명화하세요	공기, 분쇄 시간 차는 조정할 수 있습니다
구동 시스템	델타 서보 모터
힘	11KW
기계 사이즈	6500*2500*2000mm (실제 크기에 따른 다른 규격)
블레이드 크기	φ610*4.7(mm)
전압	380V 50HZ
기계 하중	4.5T



4분의 1



명부 / 팩 곤포기



힘	220V 50HZ
주요 회로 전력	0.74KW
전원 변압기를 줄이는 봉합 밀봉	0.45KW
전체 전력	1.19KW
기압	0.4---0.5MPA

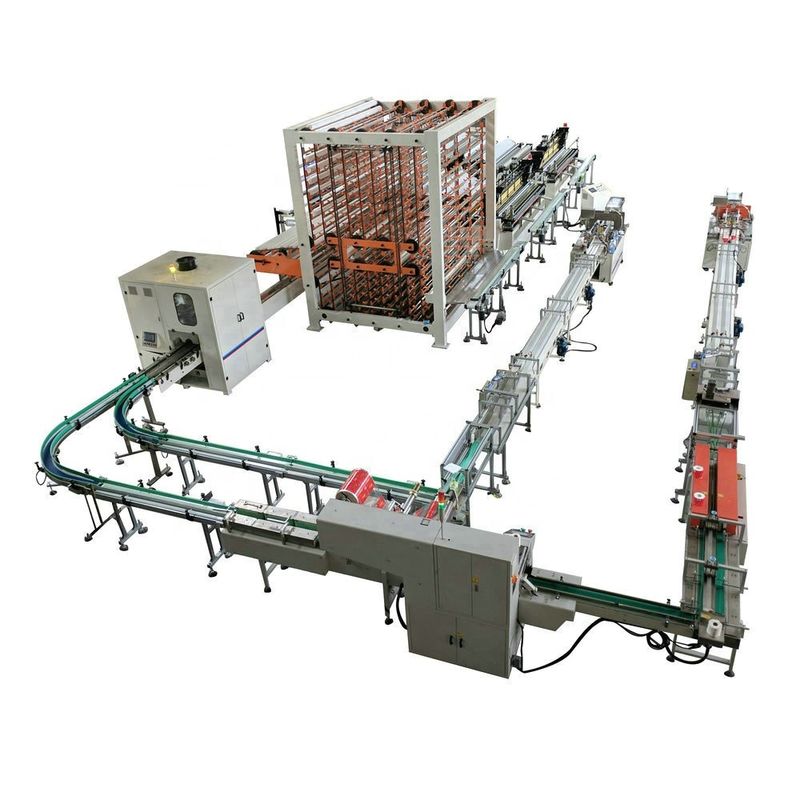

포함하는 화장지 로울기 생산 라인







1 . 한쌍의 전자동 화장지 되감기와 구멍줄기





2 . 한쌍의 가득 찬 무인 측정기는 기계를 봤습니다





3 . 한쌍의 전자동 다중 롤 곤포기









기계류 주요 특징을 만드는 화장지







1 .  진보적 지멘스 브랜드 PLC 프로그래밍 기술로 채택하기,



2 . 지멘스가 스크린 파라미터 설정을 접촉하면서 채택하기.



3 . 대형롤은 서 있습니다 : 2.  각각 대형롤은 기기와 종이를 공급하기 위한 공기 폭이 넓은 벨트를 조정하여 독립적 긴장 조정자와 좌측-우측을 가지고 있습니다,



4 . 공기 상승 거대한 롤 기능이 매우 노동자들의 노동 강도를 밝힙니다





5 . 자재가 위로 사용되는 자동 스탑 기계 기능은 원료의 폐기물을 최소화할 것입니다.



6 . 추가한 롤 코어 경보 장치를 계속하세요.



7. 기계 속도 :  180-200m/min



8 . 동시에 한번에서의 자동차 에지 트리밍, 접착제 용사와 봉합.





9 . 제조 순서도 :  대형롤 언리와인드링 ---접착제 적층 (압인 조직) ---퍼포팅 조직---에지 트리밍과 스프레이 접착제 ---끝난 화장지 로그
