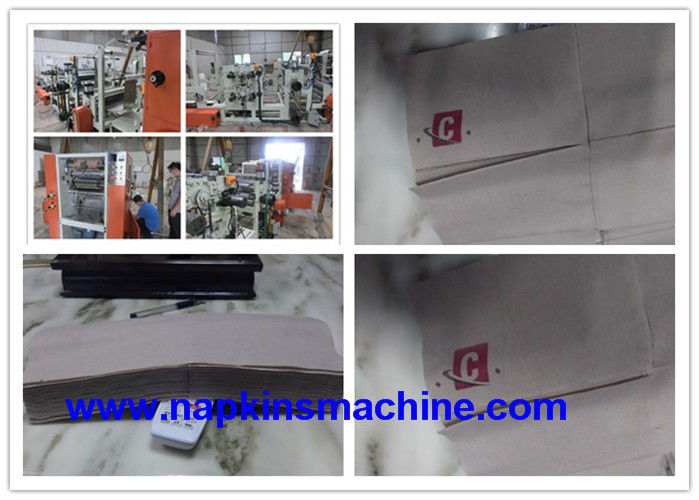

600대 부분 / 민 4 배 PLC 냅킨 구부림 기계

기계적 4 배 종이 냅킨 기계 / 휴지 제조기

기술

미케니컬 4 종이 냅킨 기계 / 휴지 제조기를 폴딩시키는 것은 사용된 생산합니다   냅킨 조직을 앵테르폴드. 앵테르폴드 냅킨 조직은 처음으로 기계적 4 배이고, 그리고 나서 실린더에 들어갑니다 그리고 앵테르폴드.

일하는 흐름 : 후단 스탠드---칼라 인쇄---압인---4 배---나터폴드---출력 패널

매개 변수


주요 특징
1.    슈페 Ｄ : 2 칼라 인쇄와 600개 부분 / 분, 칼라 인쇄 없는 800개 시트 / 분
  2.    폴딩 타입 : 냅킨을 앵테르폴드 : 첫번째 1/4 폴드와 그리고 나서 Ｖ 폴드
3.    부조세공을 하는 것 : 논문에 대한 강철
4.    지탱하는 것 : NSK(일본)
5.    강철 : SKD(일본)
6.    PLC : 지멘스
7.    주파수 변환기 지멘스
8.     공압 부품 AIRTAC
9.     광전자 스위치 (매직 아이) 독일 시크
10.  투 컬러 프린팅
11. 칼라 인쇄 롤러 : 세라믹 로울러
12. 다림 굴개로
13. 매개변수 설정 : 터치 스크린
14. 미가공 페이퍼 폭 : 660 밀리미터
15. 맥스 외부 Dia. 미가공 페이퍼 1500 밀리미터의
16. 안쪽 Dia. 날것 페이퍼 코어 3과 6의
17. 조직 소재 : 한 층 :17-26g/s2 두 층 :16-22g/s2
18. 전개되는 조직 크기 : 21.4*33cm
19. 기계공 자동 장력 시스템

주요 부문에 대한 도입

미가공 페이퍼

(1) 분류하세요 : 날것 패런트 롤 지름<1500mm>
(2) 재료 : 13-15g/m22 층, 17-22g/1 층
(3) 내경 : 76.2 밀리미터와 6 "
(4) 전개되는 조직 크기 : 214mm*330mm
(5) 미가공 페이퍼 폭 : 660 밀리미터

용지 피딩 부분

(1) 전달하기 위한 하나의 층과 벨트는 펌프에 의해 벽지를 바르고, 제어되었습니다 ;
(2) 자동 대형롤 로딩
(3) 왼쪽 그리고 오른쪽으로 대형롤을 조정하기 위한 미가공 페이퍼 수동 조정
(4) 예비품을 위한 대형롤을 위한 한 샤프트는 제공됩니다 ; 기계 2 샤프트와 전체는 제공됩니다.

카렌더부

두 세트 다림 굴개

투 컬러 프린팅 부분

칼라 인쇄를 위한 두 세트 세라믹 로울러

엠보싱 부분

(1) 인쇄 용지 이송 로라 (재잘거림이 구매자로부터 인증을 구합니다)에 대한 한 셋트 강철
(2) 가공 압 제어
(3) 면 헝겊과 파라핀유 세정 장치

접힙부

(1) 용지 롤 기능, 조정할 수 있는 앞 부분품의 접힌 긴장을 이끌기
(2) 계수 장치 : 공기 탈구 타입
(3) 능력 : 2 칼라 인쇄와 600개 부분 / 분, 칼라 인쇄 없는 800개 시트 / 분

제어 유닛

(1) 주파수 변환 장치
(2) 자동적 계산 기능
(3) 응급장치
(4) 전압 : AC 480V 60HZ
(5) 기압은 (사용자에 의해 공급된) 0.5 MPA 이상, 전체 일곱 집합 기계를 위한 공기 흐름을 요구했습니다 : 4.5m^3/min


부품은 목록화됩니다

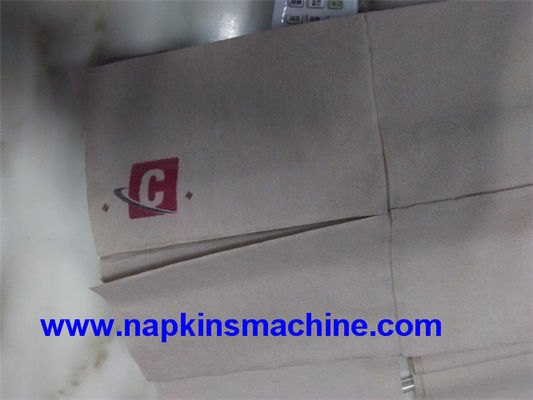

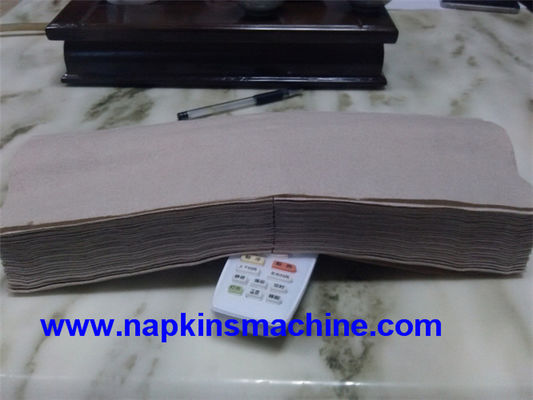

냅킨 조직을 앵테르폴드


유투브 동영상 링크 :

냅킨 기계를 앵테르폴드

http://youtu.be/zUgbWWTuqAw

칼라 인쇄 엠보싱 냅킨 구부림 기계는 인쇄하고 부조세공을 하고 자동적으로 스퀘어 또는 직사각형 모양 냅킨으로 접힌 후 용지 트레이를 헤치며 나아가는 것입니다.

프린팅으로 명백하고 밝게, 오버레이 아큐아리, 고속도 고정형은 우수한 냅킨을 위한 특수 기기의 처리입니다.


1. 전송 벨트 구동 시스템 ;
2. 컬러 인쇄 장치는 탄력적 프린팅을 채택합니다, 디자인이 당신을 위한 특수한 설계이고 전문적 색 프라이팅 아닐록스 문자열 잉크 롤러를 사용할 수 있습니다.
3. 패턴 매칭 용지 롤링 기기가 의미 심장하게 모방합니다 ;
4. 출력의 전자적 카운팅 혼란 가로행 ;
5. 종이 형상을 폴딩시키기 위한 기계적 핸드와 그리고 나서 띠톱 커터에 의해 잘리는 것과 레이저좌 ;
6. 다른 표준 모델들은 맞춤화될 수 있습니다.

상술 :

끝난 전개되는 사이즈		200x200~400x400mm
끝난 접힌 사이즈		100x100~200x200mm
원지 지름		1100 밀리미터
원지 코어 직경		76.2 밀리미터
처리 용량		400~500pcs/min
엠보싱 유닛		스틸 롤러와 울 명부
계수 시스템		전자 계산기
장비 전력		3KW+1.5KW
기계 사이즈		5200X700X1500mm
기계 하중		1500~2000kg

기계 세부 사항 :

기계모델 "	냅킨지 접힌 크기 :
기계모델 :200*200	100*100mm
기계모델 : 230*230	115*115mm
기계모델 : 240*240	120*120mm
기계모델 : 250*250	125*125mm
기계모델 : 300*300	150*150mm
기계모델 : 330*330	165*165mm
