PLC 자동 양변기 종이 성형기를 감싸는 CE

두루마리 휴지 생산 라인, PLC 프로그램 제어를 감싸는 2개 명부





기술

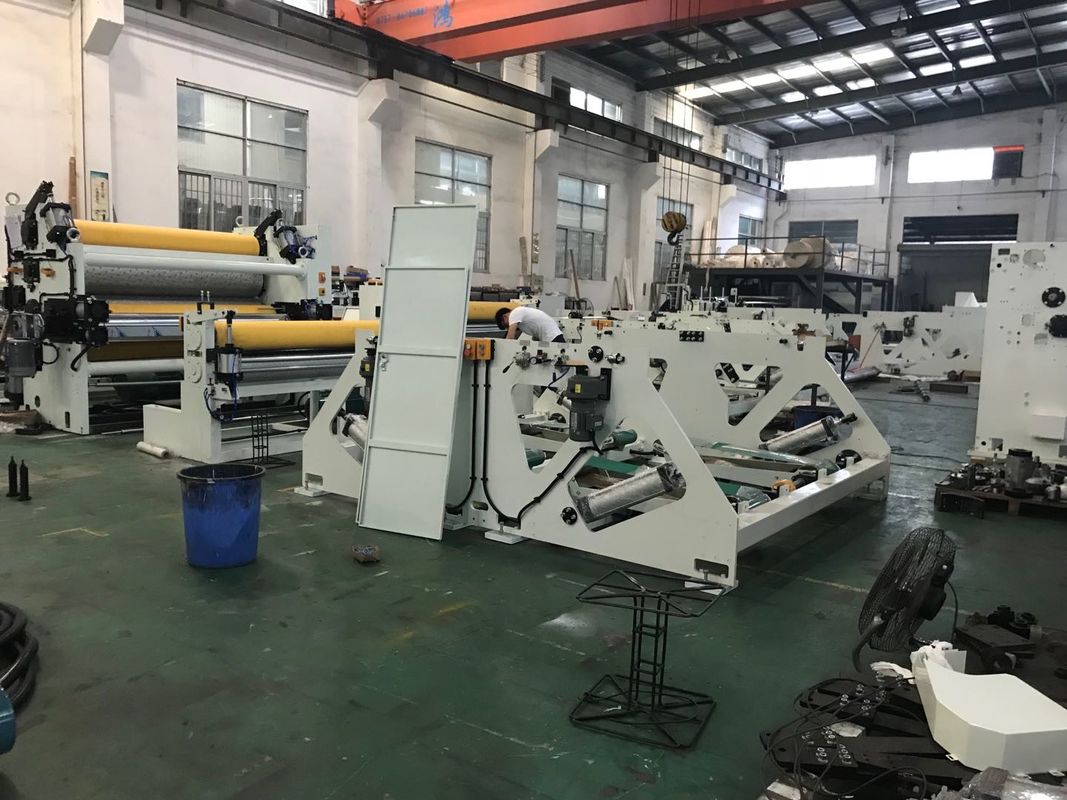

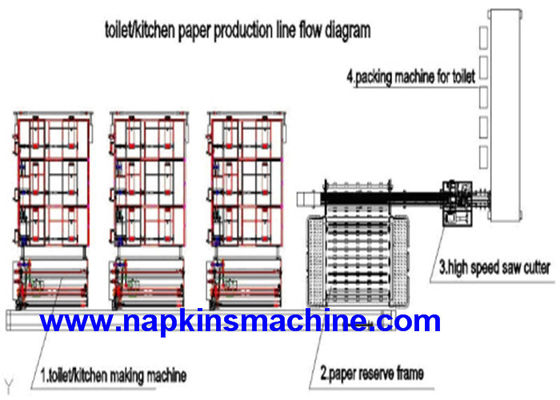

기계의 생산 라인을 만드는 화장실 조직 페이퍼 롤을 감싸는 2 묶음은 리와인드링 대로 구성됩니다, 누산장치와 자동 전송 대와 무인 측정기가 봤으며, 그것이 모두 진보적 운영 체제를 통하여 동기화됩니다. 라인 전체에 걸쳐 우리는 완전한 생산을 보증하기 위해 웹 장력 제어기들, 이상 센서, 긴급과 안전 스톱과 동시 주파수 변환 운전자를 설치했습니다.

과정은 그들의 각각의 위치들 안으로 자동 공기식 로딩 시스템을 사용하여 대형롤의 특정한 개수를 로딩하는 것 시작됩니다. 그리고 나서 그들은 미리 만들어진 핵심에 대한 시동 위치에 도달하는 것까지 여러 단계를 통하여 조크링 버튼과 기계를 통하여 삽입됩니다.  그리고 나서 버튼의 추진으로 생산 주기는 시작합니다.

이 사이클은 그것의 핵심 위에 조직의 망을 감고 균형이 잡히는 것으로의 그들과 꼬리 부분 봉합을 운전하는 것 시작됩니다. 그 후에 끝난 기록은 기록의 어떠한 특정한 개수도 저장하는 축적자로 분출되고, 자동적으로 큰 나무 톱기의 안에 공급 컨베이어 안으로 그들에게 2의 쌍을 안에 공급합니다. 진보적 절단과 블레이드 샤프닝 시스템으로, 이 자동 큰 나무 톱기는 정확하고 전자적으로 통제된 방식으로 2개 로그를 바람직한 최종 롤 폭으로 절단합니다. 그들은 더욱 고객 마케팅 요구에 따라 포장되기 위한 2대 출구 컨베이어에 의해 큰 나무 톱기에서 나옵니다.





기술 매개 변수

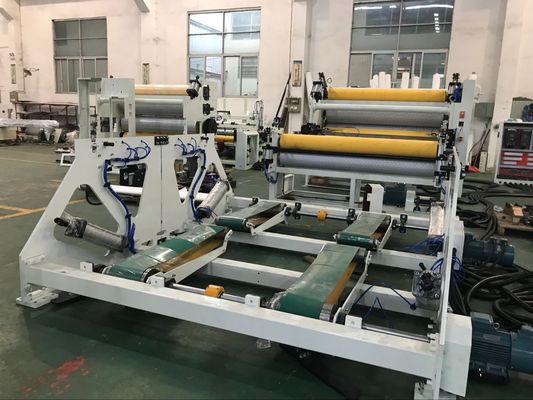

완전 자동 다시 감기 기계



기계모델		1092	1575	1760	2200	2500	2800	3000	3200	3500
폭 (밀리미터)		1300	1800	2000	2200	2500	2800	3000	3200	3500
완성품 지름		Ｆ 90 - 150 (밀착도가 조정할 수 있을 수 있습니다)
완성품 내경		Ｆ 30 - 50 밀리미터
거대한 롤 직경 (밀리미터)		Ｆ 1500 (다른 사이즈가 주문될 수 있습니다)
대형롤 내경		3 ", 76.2 밀리미터 (다른 사이즈가 주문될 수 있습니다)
천공 거리 (밀리미터)		4(blade) : 90 - 160 밀리미터, 2 (블레이드) : 180 - 320 밀리미터 공중 공기 분리 장치
생산 속도		180 - 220개 Ｍ / 분
파라미터 세트		맨 머신 인터페이스 운영 시스템
프로그램 가능 제어기		피엘씨 프로그램
기계적 구동		최종 생산품의 프리사이스 길이를 보증하기 위해 단계 더 적은 속도 조정기에 의해 가동됩니다.
대형롤은 서 있습니다		2 플리에 (주문될 수 있습니다)
공기 공압 계통		5 Pa (공기 압축 분사기), 최저 압력 5 kg/cm2 pa (고객들이 그들 자신에 의해 준비되어야 합니다)
힘		18.5KW (주파수 속도는 규제합니다)
전체적인 크기		9 Ｘ 3.2 Ｘ 1.8 Ｍ
중량의 장비		4000 - 15000 킬로그램 (대략)
선택된 항목 (개별적으로 주문됩니다)
누른 자국	한 개의 누른 자국, 두배 누른 자국, 누른 자국을 단단하게 하기 위한 강철
대형롤은 서 있습니다	1-3 플리에
거대한 롤 스탠드 구동	베리에이터에 의해 가동됩니다
리와인드링 유닛	비코어형 유닛
인쇄 유닛	헬리오타이프 판 인쇄 유닛
옆 굴리기 누른 자국	강철에 대한 강철
천공 방식	공중 공기 분리 장치
매끄러운 누른 자국	단단하게 하기 위한 강철, 고무를 입히기 위한 강철 ;
키친 타월	지점간 누른 자국 접착제 적층계 (개별적으로 주문됩니다) ; 어떤 카운터 시점 누른 자국 접착제 적층계 (별도 주문).
멀리 있는 텔레콤 서비스 시스템	개별적으로 주문되어야 합니다.



대형 종이 커터





굴려진 철심의 길이	1092-3500 기계 가격에서 다른 굴려진 철심의 길이에서 다릅니다.
완성품 지름	105±5mm (90-150mm으로부터의 다른 사이즈가 주문될 수 있습니다)
수평선상 절단 길이	변하기 쉬운, 서보 제어, 허용한도 ±1mm
기계 속도	(100-160 삭감 / 분, 2차례 명부 / 삭감)
작동 속도	(140cuts / 분, 2차례 명부 / 삭감)
기능 모델	원형칼날과 계속되고 있는 페이퍼 롤 행진을 회전시키는 나선형
구동 제어	서보 모터 구동
나이프 연마	공기 연삭용 휠, 시간은 패널에 제어될 수 있습니다.
원형칼날 외경	610 밀리미터
클램핑 툴	엑스거래소러블 (완성 코어의 외경이 지정될 수 있습니다.)
완성품 상술 :	굴려진 핵심 외경 90mm-150mm 절단 길이   50mm-300mm 레프트-오버 길이 25mm-50mm
힘	10 KW
기계 사이즈	LXWXH (M) = (7-9) Ｘ 2 Ｘ 1.8 Ｍ
중량의 장비	3T







완전 자동 중간 사이즈 곤포기



(1) . 랩 페이지 : 화장지 두루마리
               (2) .  래퍼 : CPP 패키징 막

2.1. 패키징 막의 두께 : 0.018mm~0.06 밀리미터 ;
2.2. 패키징 막의 최대 지름 : 380 밀리미터?
2.3. 패키징 막의 코어 직경 : 75mm~78mm ;
 (3) . 속도 (P/min) : 최대 속도 120
(4) . 사이즈를 뛰어넘으세요 : 6630 밀리미터 Ｘ 1035 밀리미터 x1 700 밀리미터
(5) . 전원 : 9KW
(6) .  중량 : 1500 킬로그램





특징



1. 자동 핵심 피딩 시스템, 되감기 뒤에 있는 무인 측정기 추진기는 그리고 나서 다시 새로운 로그를 다시 감습니다.

2 . 자동 에지-트리밍, 핵심 공급 ; 동시에 한번에서의 자동차 에지 트리밍, 접착제 용사와 봉합. 10-18mm을 다시 다시 감도록 쉬워 그렇게 삭감하는 손쉬운 폐기물을 첨부하고 비용을 절감하는 것을 두기.

3 . 국제적 진보적 PLC 프로그램 가능한 제어용 기술, 맨-머신 인터페이스 동작, 자료 집합과 터치 스크린 위의 매개 변수 장애 쇼를 채택합니다.

4 . 4 부분고 정밀도 스피럴 나이프, 저소음, 명백한 천공을 채택하고 더 큰 범위를 가지기 위해 기어박스를 채택합니다.

5 . 넓은 구동 평벨트로, 세개의 수평식 후단 스탠드, 공기식 로딩 시스템 ; 각각 대형롤은 독립적으로 조정될 수 있습니다.

6 . 누른 자국 유닛 : 엠보싱 롤러를 가리키기 위해 점을 채택하시오 그러면 이층이 조화되게 하면서 글쎄요, 종이는 부드럽고, 클리어 패턴을 가지고 있습니다

7. 작동하도록 쉽고 안전한 서류를 입기 위한 조깅 스위치를 채택하세요.
