90 밀리미터 크기 리와인더 7.5KW 토일렛 페이퍼 성형기

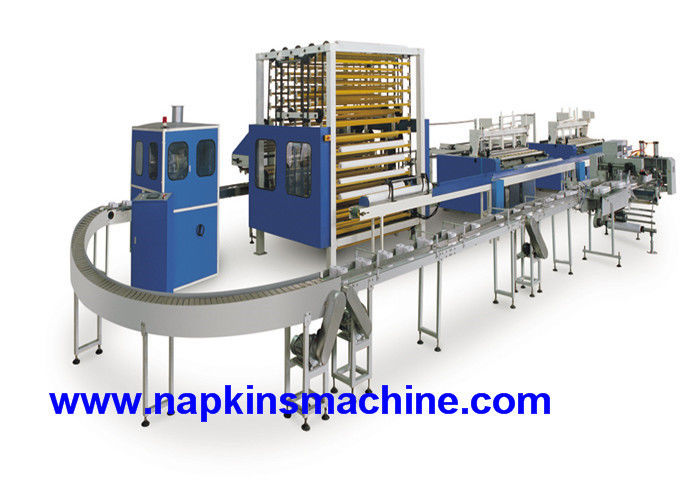

고속도 두루마리 휴지 생산 라인, 화장실 롤 페이퍼 심형반





기술



기계의 생산 라인을 만드는 전자동 화장실 조직 페이퍼 롤은 우리의 이전 자동 리와인더의 기지에 업그레이드되는 최신 모델이고 외국입니다



기술.



많은 진보적 제어 기술은 다음과 같이 그와 같은 이 선에서 사용됩니다 : 프로그램 논리제어 시스템 ;HMI ;,

하나 버튼 중국인 영어 스위치 ;동시에 일어나는 주파수 변환 드라이브 ;기술, 일렉트릭스와 사진의 통합.그것은 있습니다



전체 장애 정보를 갖춥니다.그것은 리와인더의 모든 행동을 발견하고 조정할 수 있습니다



리와인더를 최적 상황에 보존합니다 자동적으로.예를 들면 다음안에 웹 장력 시스템이 있습니다



라인, 그것이 망의 긴장에 따르면 그것이 대형롤의 다른 형태를 적응시킬 수 있게 속도를 제어될 수 있습니다.

그래서 유령 회사를 위해 탑-그레이드 두루말이 화장지와 키친 타월을 생산하는 것은 최상의 선택입니다.



리와인더의 특성은 다음과 같습니다 :
1, 풀리고 닫힌 루프 주파수 변환 제어 시스템을 갖추고 있습니다.
망이 하는 때인 2는 정렬하지 않습니다, 당신이 대형롤 금고를 이동하기 위해 터치 버튼 스크린에 작용할 수 있습니다



망은 정렬합니다.
핵심 유닛이 핵심을 발견할 수 없는 때인 3 또는 핵심은 다 써버릴 것입니다, 기계가 경보할 것입니다 운영자를 말하 또는



핵심 브라켓에 약간의 핵심을 두기 위한 근로자들.
기계가 날카롭게 속도 변화때문에 갑자기 떨어져서 달리는, 웨브 파손인 때인 4의



대형롤로부터의 문제.
5, 로그가 리와인드링 밀착도의 급이 조정될 수 있습니다.그것은 다른 정도를 생산할 수 있습니다의



한 로그의 밀착도.
로그가 리와인드링, 다음 핵심인 때인 6은 준비됩니다.
진보 기술을 사용하는 이유 때문에, 7 :프로그램 논리제어 시스템 ; 동시에 일어나는 주파수 변환 드라이브 ;기술, 일렉트릭스와 사진의 통합.
끝난 로그가 균형이 잡히면서, 밀봉기를 첨부하게 되고 용사와 봉합을 접착시킨 때인 8은 더를 졸업할 수 있습니다



동일자.

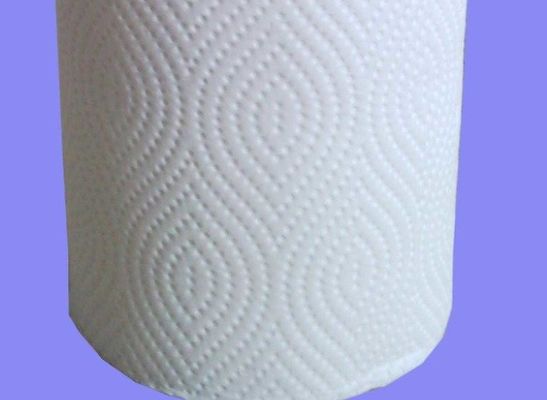

9, 엠보싱 단위와 접착제 바르는 기구가 엠보싱 단위를 면취가공합니다, 인쇄 시스템이 고객의 주문입니다.





매개 변수



머신명	완전 자동 리와인더
모델	1092/1575/1760/2200/2500/2900
맥스 폭   미가공 페이퍼의	1350/1750/2000/2150/2400/2800 밀리미터,   상세화될 다른 사이즈
최대 외경   미가공 페이퍼의	1100 밀리미터, 상세화될 다른 사이즈
내경   미가공 페이퍼 핵심의	3",76 밀리미터, 상세화될 다른 사이즈
완성품의 외경	상세화될 90-135mm, 다른 사이즈
제품 직경 제어	전기 / 공압
속도	0~200m/min
작동 속도	180m/min
힘	5.5~22kw 가변 주파수 속   조절
매개변수 설정	HMI는 (통조림으로 만들고 터치 스크린을 갖춥니다 조작 패널)
절차 관리	PLC
브레이크	electric&pneumatic 제어
공압 계통	분 압박하는 3HP 공기 압축기 (사용자에 의해 공급된) 5 킬로그램 / cm2pa가 되세요
관통 날	4 PC 나선날
퍼포팅 사이즈	108 mm(+-2mm)
차원과 중량	모델과 구성에 의존합니다
*Options
*Adjustable 퍼포레이팅 사이즈	4 블레이드 : 90-140mm     2 블레이드 : 200-350mm   1 블레이드 : 200-500mm (+-3mm) 상세화되고
*Backstand	1~3은 상세화되기 위해, (플리에)를 부지런히 해나갑니다
*Embossing	한 개의 엠보싱, 두배 압인, 강철   단단하게 합니다 (볼록한 /를 비행기에게 지적하기 위해 지적하세요),   논문 털실, 강철에 대한 펠트, 강철에 대한 강철   상세화될 공기인, 충돌에
*Edge-embossing	단단하게 하고,에게 있습니다 독립적 공압, 강철   상세화됩니다





축적자



항목	2900
로그 지름	2850 밀리미터
로그 지름	Φ90~Φ135mm
효과적 로그 수량	300개 로그
속도	20개 로그 / 분
힘	3KW



큰 나무 톱기



로그 길이	1500mm-2700mm
로그 공급	서보 제어 피딩 시스템
속도	160 cuts/min,4rolls/cut
피딩하는 채널	4개 채널
연마 가공 시스템	공기 연마, 매개 변수는 제어판에 설정될 수 있습니다
원형 날 지름	Φ610mm
절단 공차	±1mm
로그 크기	Φ90~135mm
먼지 흡입 시스템	조직과 연마 분진을 제거하세요
제어 시스템	PLC
설치 전원	메인 모터 :15KW









전기 부품과 다른 부분은 낙인을 찍습니다



부정	이름	브랜드	원래 장소
1	주파수 패널	지멘스	독일
2	모터	지멘스	독일
3	공압 부품	쉐나이더	독일
4	나이프 태도	NSK	일본
5	강철	SKD	일본
6	터치 스크린	델타	대만
